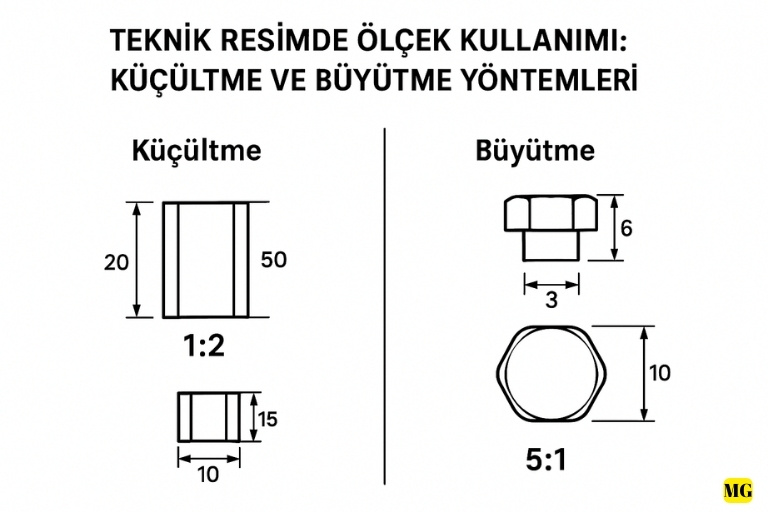

Teknik Resimde Ölçek Kullanımı: Küçültme ve Büyütme Yöntemleri

Teknik resim, mühendislikten mimariye kadar birçok alanda kullanılan evrensel bir iletişim dilidir. Bir parçanın ya da yapının ölçülerini doğru aktarabilmek, bu dilin en önemli unsurlarından biridir. Ancak her zaman çizilecek parçanın gerçek boyutunu kağıda sığdırmak mümkün olmayabilir. İşte burada ölçek kullanımı devreye girer. Bu yazıda, teknik resimde ölçek kullanımının ne anlama geldiğini, hangi durumlarda küçültme ya da büyütme yöntemlerine başvurulduğunu, standart oranları ve uygulamalı örnekleri inceleyeceğiz.


Ölçek Nedir?

Ölçek, bir nesnenin gerçek ölçülerinin belirli bir oranda küçültülerek ya da büyütülerek çizilmesi işlemidir. Amaç, parçanın veya yapının tüm detaylarını kağıt üzerinde anlaşılır ve düzenli bir şekilde ifade etmektir. Teknik resimde ölçek, sadece boyutu değiştirmek için değil, aynı zamanda çizimin okunabilirliğini artırmak için de kullanılır.

Örneğin; devasa bir köprü projesini birebir ölçekte çizmek imkânsızdır. Aynı şekilde, çok küçük bir makine parçasını gerçek boyutuyla çizmek de detayların gözden kaçmasına neden olabilir. Bu nedenle ölçek, hem pratik hem de işlevsel bir çözümdür.


Ölçek Türleri

Teknik resimde üç temel ölçek türü kullanılır: doğal ölçek, küçültme ölçeği ve büyütme ölçeği.

1. Doğal Ölçek (1:1)

  • Nesne, gerçek boyutlarıyla çizilir.
  • En basit ve anlaşılır ölçek türüdür.
  • Çoğunlukla orta büyüklükteki makine parçaları, mobilya çizimleri veya küçük mimari detaylar için tercih edilir.

2. Küçültme Ölçeği (1:n)

  • Parçanın gerçek boyutları küçültülerek çizilir.
  • Genellikle büyük yapıların ya da makinelerin çiziminde kullanılır.
  • Örnek: Bir binanın planı 1:100 ölçeğinde çizilebilir. Bu durumda 1 cm çizim, gerçekte 100 cm’yi temsil eder.

3. Büyütme Ölçeği (n:1)

  • Küçük parçaların daha anlaşılır hale getirilmesi için büyütülerek çizilmesidir.
  • Hassas mekanik parçalar, elektronik devreler veya bir ürünün küçük detayları için tercih edilir.
  • Örnek: 2:1 ölçeğinde çizilen bir vida detayı, gerçek boyutunun iki katı büyüklükte resmedilir.

Standartlarda Yer Alan Ölçek Oranları

Teknik resimde kullanılacak ölçekler rastgele seçilmez. Uluslararası standartlar (ISO, TSE) bu oranları belirlemiştir. Böylece tüm dünyada çizimlerin anlaşılabilirliği sağlanır.

Küçültme Ölçekleri

  • 1:2
  • 1:5
  • 1:10
  • 1:20
  • 1:50
  • 1:100
  • 1:200
  • 1:500
  • 1:1000

Doğal Ölçek

  • 1:1

Büyütme Ölçekleri

  • 2:1
  • 5:1
  • 10:1
  • 20:1
  • 50:1
  • 100:1

Her sektör, ihtiyaçlarına göre farklı oranlar kullanabilir. Örneğin, inşaat sektöründe daha çok küçültme ölçekleri tercih edilirken, makine mühendisliğinde hem büyütme hem de doğal ölçekler sıkça kullanılır.


Hangi Ölçekte Hangi Tür Parçalar Çizilir?

Teknik resimde doğru ölçeği seçmek, çizimin hem anlaşılır hem de uygulanabilir olmasını sağlar. İşte bazı örnekler:

  • Doğal Ölçek (1:1):
    Orta boyutlu makine parçaları, mobilya elemanları, basit ürün tasarımları.
  • Küçültme Ölçekleri (1:10, 1:50, 1:100…):
    Binaların mimari planları, şehir planları, köprüler, gemiler.
  • Büyütme Ölçekleri (2:1, 10:1…):
    Civata, somun, elektronik kart üzerindeki küçük detaylar, mikro mekanik parçalar.

Uygulamalı Örnekler

1. Makine Parçası Çizimi

Bir vida başının çapı 3 mm olsun. Bu parçayı 1:1 ölçekte çizdiğimizde detaylar çok küçük kalacaktır. Eğer 5:1 ölçeğinde çizersek vida başı çizimde 15 mm olarak görünecek ve tüm detaylar daha rahat işlenebilecektir.

2. Mimari Plan Çizimi

Gerçek boyutları 20 metre olan bir oda, 1:100 ölçeğinde çizildiğinde planda 20 cm olarak yer alır. Bu sayede hem kağıda sığar hem de ölçüler kolayca okunabilir.


Ölçek Kullanımında Dikkat Edilmesi Gerekenler

  1. Çizimde Ölçeği Belirtmek:
    Her teknik resimde mutlaka kullanılan ölçek yazılmalıdır. Bu bilgi yoksa çizim yanlış anlaşılabilir.
  2. Standartlara Uyum:
    ISO ve TSE standartlarının belirlediği oranlar dışına çıkılmamalıdır.
  3. Okunabilirlik:
    Çok büyük ya da çok küçük ölçek seçmek çizimin anlaşılmasını zorlaştırabilir. Her zaman amaca uygun ölçek seçilmelidir.
  4. Detay Çizimleri:
    Büyük bir parçanın genel görünümü küçültme ölçeğinde çizilebilir. Ancak kritik detaylar ayrıca büyütme ölçeğinde gösterilmelidir.

Sonuç

Teknik resimde ölçek, sadece boyutları küçültüp büyütmekten ibaret değildir; aynı zamanda doğru iletişim kurmanın temel araçlarından biridir. Küçültme ölçekleri büyük projeleri yönetilebilir hale getirirken, büyütme ölçekleri küçük detayları ön plana çıkarır. Doğal ölçek ise parçaları en yalın haliyle ifade etmenin en kolay yoludur.

Ölçek seçimi yapılırken her zaman standart oranlara, çizimin amacına ve okunabilirliğine dikkat edilmelidir. Bu şekilde hazırlanan resimler, hem mühendisler hem de uygulayıcılar için güvenilir bir rehber olacaktır.
