Mimarlık, mühendislik ve teknik resim dünyasında bir yapıyı ya da nesneyi doğru şekilde ifade etmek, yalnızca dış görünüşünü göstermekle sınırlı değildir. Bazen en önemli detaylar yüzeyin arkasında, yani iç yapıda saklıdır. İşte bu noktada kesit görünüşler devreye girer. Kesit, bir nesnenin iç yapısını anlaşılır kılmak için hayali bir düzlemle kesilerek elde edilen görünüşlerin adıdır. Teknik resimdeki en güçlü anlatım yollarından biri olan kesitler, bir yapıyı sadece görmek değil aynı zamanda anlamak için de kullanılır.
Bu makalede, kesit görünüşlerin ne olduğunu, neden önemli olduğunu, mimarlık ve mühendislikte nasıl kullanıldığını, ayrıca çizimlerde nelere dikkat edilmesi gerektiğini adım adım ele alacağız.
Kesit Görünüş Nedir?
Kesit görünüş, teknik resimde bir nesnenin iç kısmını daha iyi anlatabilmek için hayali bir düzlemle kesilmesi sonucu elde edilen görünüştür. Başka bir ifadeyle, yapıyı sanki ortadan ikiye bölüp içini açığa çıkarmak gibi düşünebilirsiniz.
Örneğin, bir binanın sadece dış cephe çizimleri yapıldığında, kolonların, kirişlerin, tesisatın veya iç mekân bölmelerinin nasıl yerleştiğini anlamak mümkün olmaz. Ancak kesit çizimi yapıldığında, bu yapısal detaylar net şekilde görülebilir.
Kesit çizimlerinin temel amacı:
- Nesnenin iç yapısını anlaşılır kılmak,
- Gizli detayları açığa çıkarmak,
- Karmaşık mekanizmaların anlatımını kolaylaştırmaktır.
Teknik Resimde Kesitlerin Önemi
Teknik resim öğrenen herkes bilir ki, yalnızca dış görünüşlerle anlatım sınırlı kalır. Çoğu zaman ölçüler, bağlantılar ve iç yapılar için kesit çizimleri zorunludur.
- Öğrenciler için: Kesit çizimleri, parçaları anlamanın en iyi yoludur. Bir makine parçasının sadece dıştan görünümü değil, içteki kanallar, boşluklar veya bağlantı yerleri kesit sayesinde öğrenilir.
- Mühendisler için: Kesitler, üretim sürecinde hata payını azaltır. Bir parçanın nasıl monte edileceği ya da içinde hangi boşlukların bulunduğu kesit görünüşle açıkça belirtilir.
- Mimarlar için: Bir yapının taşıyıcı sistemi, merdivenlerin oturumu, tesisat şaftlarının konumu ancak kesitlerle doğru şekilde ifade edilebilir.
Kesit görünüş, aslında tasarım ile uygulama arasındaki köprü görevini üstlenir.

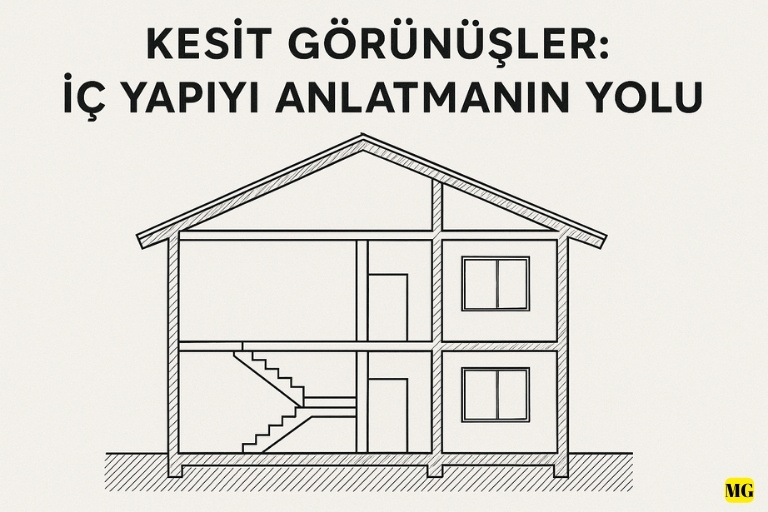

Mimarlıkta Kesit Görünüşler
Mimarlıkta kesitler, sadece teknik bilgi sunmakla kalmaz, aynı zamanda mekânın ruhunu da anlatır. Bir binayı plan ve cephe çizimleriyle görmek mümkündür ama iç mekânın yüksekliği, katlar arası ilişkiler ve mekânın hacimsel etkisi kesit sayesinde hissedilir.
Örneğin:
- Bir konut projesinde, merdivenlerin kattan kata nasıl bağlandığı, tavan yüksekliği veya pencere açıklıklarının oranları kesitlerde netleşir.
- Bir kamu binasında, asansör boşluğu, tesisat geçişleri veya yangın merdivenlerinin konumu ancak kesitlerle anlatılabilir.
Bu nedenle mimarlık öğrencilerine ilk öğretilen konulardan biri, plan, kesit ve görünüşlerin birlikte okunmasıdır.
Mühendislikte Kesit Görünüşler
Mühendislik çizimlerinde kesitler çok daha teknik ve detaylıdır. Bir makine parçasının mil yatağı, iç kanalları, rulman yerleşimi veya dişli bağlantıları kesit çizimleriyle gösterilir.
Örneğin bir motor bloğunu düşünün: Dış görünüşte sadece blok şeklinde görünecektir. Ancak kesit çizildiğinde, yağ kanalları, su soğutma odaları ve piston yuvaları ortaya çıkar.
Kesitler olmadan üretim aşamasında ciddi hatalar yapılabilir. Bu yüzden mühendisler için kesit görünüşler, tasarımın dilidir.
Kesit Türleri
Teknik resimde farklı amaçlara hizmet eden çeşitli kesit türleri vardır:
- Tam Kesit: Parçanın ortasından tamamen ikiye bölünmesiyle elde edilen kesittir.
- Yarım Kesit: Parçanın sadece yarısının kesilerek gösterilmesidir. Genellikle simetrik parçalar için kullanılır.
- Kademeli Kesit: İç yapıda birden fazla bölgeyi göstermek için kırıklı düzlemlerle alınan kesittir.
- Yerel Kesit: Sadece belirli bir kısmı göstermek için yapılan sınırlı kesitlerdir.
Her bir kesit türü, çizimde farklı bir ihtiyacı karşılar.
Kesit Çizimlerinde Dikkat Edilmesi Gerekenler
Kesit görünüşler çizilirken bazı kurallara dikkat edilmesi gerekir:
- Kesit taramaları doğru yapılmalı; malzemeyi temsil eden standart çizgiler kullanılmalıdır.
- Çizgi kalınlıkları doğru ayarlanmalı; kesit düzlemi net bir şekilde ifade edilmelidir.
- Ölçülendirme eksiksiz yapılmalıdır. Ölçüsüz kesit çizimi, uygulamada sorun yaratır.
- Görsellik önemlidir; karmaşık çizimlerde açıklayıcı notlar eklenmelidir.
Bunlara dikkat edildiğinde kesit görünüş, yalnızca teknik değil, aynı zamanda öğretici bir anlatım aracına dönüşür.
Neden Kesit Görünüş Öğrenilmeli?
Kesit çizimlerini öğrenmek, sadece çizim becerisi kazanmak anlamına gelmez. Aslında bu, analitik düşünme ve üç boyutlu algılama yeteneğini de geliştirir.
- Öğrenciler için: Nesneleri zihinde canlandırma becerisi artar.
- Profesyoneller için: Tasarım ve üretim süreci hızlanır, hatalar azalır.
- Genel öğrenme için: Bir yapının ya da nesnenin içini anlamak, mimarlık ve mühendislik bakış açısı kazandırır.
Sonuç
Kesit görünüşler, teknik resim dünyasının vazgeçilmez unsurlarındandır. Bir yapının ya da parçanın iç yapısını anlaşılır kılmanın en etkili yoludur. Mimarlıkta mekânsal ilişkileri, mühendislikte ise parçaların işlevsel detaylarını ortaya koyar.
Eğer mimar, mühendis ya da teknik resim öğrenmek isteyen biriyseniz, kesit çizimlerini anlamak ve doğru uygulamak, mesleki gelişiminizde büyük bir adım olacaktır. Çünkü kesitler, sadece çizgilerden ibaret değildir; onlar bir yapının iç dünyasını anlatan en güçlü araçtır.
