Teknik resim, mühendislik ve mimarlıkta en temel iletişim araçlarından biridir. Bir parçanın ya da yapının üç boyutlu halini kağıt üzerinde doğru, anlaşılır ve ölçülendirilebilir şekilde göstermek için farklı izdüşüm yöntemleri kullanılır. Bu yöntemler, bakış açısına, kullanılan düzleme ve çizim amacına göre değişiklik gösterir. Bu yazıda ortografik, aksonometrik ve perspektif izdüşüm yöntemlerini, ayrıca birinci ve üçüncü açı izdüşüm farklarını ele alacağız. Bunun yanında aksonometrik çizimin alt türleri, perspektif çizimde teknik ve serbest çizim arasındaki farklar ve günümüzde mühendislikte en çok tercih edilen yönteme de değineceğiz.
1. Ortografik İzdüşüm
Ortografik izdüşüm, teknik resimde en sık kullanılan yöntemlerden biridir. Bir nesnenin üç boyutlu görünüşü, paralel ışınlarla belirli düzlemlere dik olarak yansıtılır. Bu yöntem sayesinde parçanın her kenarı gerçek boyutunda ve bozulmadan çizilebilir.
Ortografik izdüşümde genellikle üç ana görünüş tercih edilir:
- Ön görünüş (parçanın en belirgin yüzeyi)
- Üst görünüş
- Yan görünüş (sağ veya sol taraf)
Bu görünüşlerin doğru şekilde yerleştirilmesi, parçanın tüm detaylarının anlaşılmasını sağlar. Ortografik izdüşümde uluslararası standartlara göre iki farklı sistem kullanılır:
- 1. Açı İzdüşüm (Avrupa Sistemi): Görünüşler, nesnenin arkasındaki düzleme yansıtılır. Ön görünüşün üzerine üst görünüş, sağına ise sol yan görünüş çizilir.
- 3. Açı İzdüşüm (Amerikan Sistemi): Görünüşler, nesnenin önündeki düzleme yansıtılır. Ön görünüşün altına üst görünüş, sağına ise sağ yan görünüş yerleştirilir.
Her iki yöntem de aynı bilgiyi verir, ancak yerleşim farklılıkları dikkatle ayırt edilmelidir.
2. Aksonometrik İzdüşüm
Aksonometrik izdüşüm, üç boyutlu parçaların tek bir görünüşle anlatılmasına imkan tanır. Nesne, belirli bir açıyla eğik konuma getirilir ve bu şekilde çizim düzlemine izdüşürülür. Bu yöntem, parçanın hem teknik hem de görsel açıdan anlaşılır bir şekilde sunulmasını sağlar.

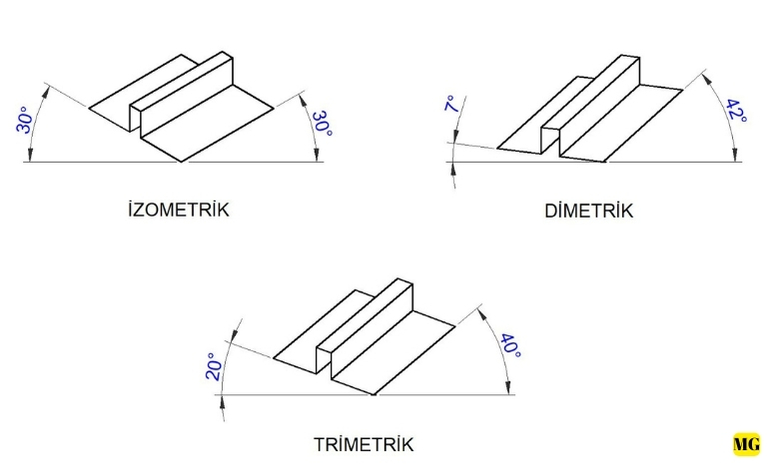

Aksonometrik çizim üç ana türe ayrılır:
- İzometrik Çizim: Eksenler arasında 120° açı vardır ve üç eksende de ölçek aynıdır. Parçanın tüm boyutları eşit oranda küçültülerek çizilir. Günümüzde mühendislikte ve 3D CAD yazılımlarında en çok kullanılan aksonometrik yöntemdir.
- Dimetrik Çizim: İki eksende ölçek eşit, üçüncü eksende farklıdır. Bu sayede bazı yüzeyler daha doğru boyutlarda gösterilebilir.
- Trimetrik Çizim: Üç eksenin de ölçekleri farklıdır. Daha gerçekçi bir görünüm sağlasa da çizim zordur ve nadiren tercih edilir.
Aksonometrik çizim, özellikle makine parçalarının katalog, kılavuz ve montaj resimlerinde sıklıkla kullanılır. Çünkü hem teknik detay verir hem de üç boyutlu algıyı kolaylaştırır.
3. Perspektif İzdüşüm
Perspektif çizim, nesnelerin insan gözünün gördüğü gibi uzaklaştıkça küçüldüğü, gerçekçi bir görünüm sağlayan yöntemdir. Teknik resimde genellikle görselleştirme amaçlı kullanılır, çünkü ölçülendirme açısından hassas değildir.
Perspektif çizimde iki yaklaşım vardır:
- Teknik Perspektif: Belirli kurallara uygun, ölçülü ve çizim araçlarıyla yapılan çalışmalardır. Örneğin bir noktadan, iki noktadan veya üç noktadan perspektif yöntemleri uygulanır.
- Serbest Perspektif: Ölçü kuralına bağlı kalmadan, serbest el çizimiyle yapılan görsellerdir. Daha çok mimari eskizlerde, hızlı fikir aktarımlarında tercih edilir.
Perspektif çizimin en büyük avantajı, nesneyi gerçeğe en yakın şekilde sunmasıdır. Ancak mühendislikte üretim ve imalat aşamalarında tercih edilmez; daha çok sunum, katalog ve tasarım fikirlerinin paylaşımında kullanılır.
4. Günümüzde Mühendislikte Hangi İzdüşüm Tercih Ediliyor?
Modern mühendislik uygulamalarında bilgisayar destekli tasarım (CAD) yazılımları yaygın olarak kullanılmaktadır. Bu yazılımlar, farklı izdüşüm yöntemlerini otomatik olarak sağlayabilir. Ancak mühendislikte standart olarak ortografik izdüşüm (özellikle 3. açı yöntemi) tercih edilmektedir. Bunun nedeni, ölçülerin doğru ve kayıpsız aktarılabilmesi, imalat sürecinde hataya yer bırakmamasıdır.
Aksonometrik çizimler ise genellikle parçanın üç boyutlu algısını kolaylaştırmak için ek olarak kullanılır. Perspektif çizimler ise daha çok müşteri sunumları, proje tanıtımları ve mimarlık alanında görselleştirme için tercih edilir.
Sonuç
İzdüşüm yöntemleri, teknik resmin anlaşılır, doğru ve evrensel bir dil olmasını sağlar. Ortografik izdüşüm üretim ve mühendislikte standarttır, aksonometrik çizim üç boyutlu algıyı güçlendirir, perspektif çizim ise estetik ve görsel sunumlarda öne çıkar. Hangi yöntemin kullanılacağı, çizimin amacına ve hedef kitlesine bağlı olarak değişir.
Bugün CAD yazılımları sayesinde tüm bu yöntemler hızlı ve kolayca uygulanabilmektedir. Ancak mühendislik dünyasında hâlâ geçerli olan kural şudur: Üretim için ortografik, algı için aksonometrik, sunum için perspektif çizim.
